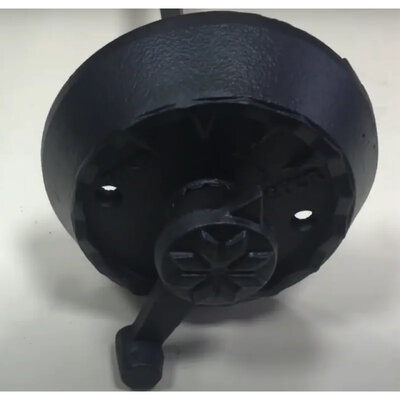

Задвижка поворотная ЗВП-3 шибер

Комплектующие и устройство
1. Рамка  (1 шт.)
2. Блинок  (1 шт.)
3. Ручка  (1 шт.)
4. Накладка  (1 шт.)
5. Пружина  (1 шт.)
6. Пруток  (1 шт.)
7. Втулка  (1 шт.)
8. Болт М6х10  (1 шт.)
9. Винт V5-6gx20-20  (1 шт.)
10. Шайба 14  (1 шт.)
11. Штифт А4,5х26  (1 шт.)
12. Инструкция по эксплуатации  (1 шт.)

    НАЗНАЧЕНИЕ ИЗДЕЛИЯ
 Задвижка Поворотная
• предназначена: для закрывания каналов и дымовой трубы
• перекрытие летнего и зимнего дымохода.
Специального ухода за задвижкой поворотной не требуется.

    СБОРКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

Установка. Задвижка поворотная устанавливается в дымоход печи во время кладки. При монтаже задвижки в трубе её нужно установить так, что бы Блинок (2) открывался только вниз. Ручка (3), и накладка (4), располагаются на наружной стене печи и крепятся на длинном металлическом прутке квадратного сечения (6). Втулка (7) закрепляется в кирпичной кладке дымохода, и служит для обеспечения беспрепятственного вращения металлического прутка (6), при открытии и закрытии блинка (2). При установке задвижки поворотной в дымоходе печи, длинна металлического прутка (6) при необходимости обрезается, до нужного для установки размера.

Накладка (4) устанавливается на наружной стене дымохода во время кладки, внутри шва кирпичной кладки специальными ребрами, находящимися на не лицевой стороне и закрепляется при помощи комплекта монтажных частей:
• Дюбель распорный 6х35 с шипами пластиковый - 2 шт.;
• Винт 2-5х30 ГОСТ 10619-80 - 2 шт.

Эксплуатация: Открытие-закрытие задвижки поворотной происходит при помощи вращающегося на длинной оси (6) ручки (3), указатель ручки показывает на накладке (4) положение блинка (2) в дымоходе: Удержание блинка в открытом состоянии осуществляется при помощи пружины (5) и специально отлитых зубцов находящихся на ручке и накладке.
  На рисунке, показано расположение блинка относительно рамки:

• Указатель поз.1 направлен на поз.2 (закр.) – Блинок закрывает дымовую трубу или канал дымохода;
• Указатель поз.1 направлен на поз.3 – Блинок повернут на 30⁰, открыв 15% площади дымового канала;
• Указатель поз.1 направлен на поз.4 – Блинок повернут на 60⁰, открыв 50% дымового канала.
• Указатель поз.1 направлен на поз.5 (откр.) – Блинок полностью открывает дымовой канал.

Перед растопкой печи необходимо повернуть ручку указателем поз.1 в положение поз.5 откр. (тем самым открыть задвижку). Закрытие задвижки можно производить только когда топливо прогорит полностью.

Требования безопасности
При использовании задвижки поворотной необходимо соблюдать элементарные правила охраны труда  и пожарной безопасности:
• При монтаже задвижки в трубе Блинок поз.2 должен открываться только вниз.
• Перед растопкой печи убедиться, что задвижка поворотная полностью открыта. В дымоходе печи присутствует тяга.
• Во время топки печи задвижка поворотная должна быть открыта.
• Закрытие задвижки, можно производить только когда топливо прогорит полностью.

ВНИМАНИЕ: При преждевременном закрытии задвижки дымохода возможно отравление угарным газом.

  Экологическая безопасность
• Защитно-декоративное покрытие ручки и накладки изделия является безопасным для потребителя - не выделяет вредных веществ, во время эксплуатации.
• Требования по утилизации всех видов чугунных изделий не устанавливаются.

Важную роль при сооружении печки или камина играет печное литье. Печное литье представляет собой различные дверцы (поддувальные, прочистные, топочные). В настоящее время их ассортимент представлен продукцией различного качества, внешнего и функционального назначения и производителем.

В печке как правило используют следующие виды литья:

- Дверца топочная. Применяется для закрытия топочной камеры, предотвращения попадания угольков и искр в дом.

- Дверца поддувальная. Используется для регулировки подачи воздуха и интенсивности горения дров в топочной камере.

- Дверца прочистная. Используется для удаления остатков горения (золы и угольков) из печки

- Задвижка. Применяется для предотвращения утечки тепла и появления в дымоходе инея, попадания в дымоход влаги и конденсата, т.к.  при этом поверхность дымохода покрывается раствором серной кислоты, которая разъедает его.

- Духовка. Используется для приготовления пищи, сушки грибов, ягод.

- Конфорка. Используется для приготовления пищи, подогрева и кипячения воды.

- Колосник (колосниковая решетка). Это чугунная решетка, которая предназначена для удаления из топочной камеры остатков горения (золы и угольков) и подачи и распределения воздуха для поддержания горения топлива.

В каминном литье используются те же изделия, кроме конфорки и духовки. Также в каминах используют каминные решетки.

Печное литье как правило изготовляют из чугуна, т.к. данный материал способен выдерживать воздействие высоких температур. Также чугун является экологически чистым материалом. Некоторые производители изготавливают литье из стали, однако такое литье не выдерживает воздействие высоких температур и недолговечно. Такие изделия можно применять там, где нет воздействия высоких температур и агрессивной среды.

Печное литье выполняет не только функциональные, но и эстетические свойства. Топочные дверцы и дверцы духовки могут изготавливать с использованием жаропрочных стекол. Печные конфорки также могут оснащаться керамическим стеклом, благодаря этому достигается максимальные эстетические свойства печки (виден огонь в топке), такое стекло прогревается намного быстрее по сравнению с чугунной конфоркой. Печные дверцы производятся различных форм и размеров, они могут быть герметичными, что предотвращает попадание воздуха внутрь топочной камеры при закрытой дверце. Также печные дверцы могут оснащаться подвижным шибером, которой позволяет без открытия дверцы регулировать подачу воздуха в топочную камеру, что предотвращает попадание золы из печки внутрь дома. Также на дверцы наносят различные узоры, они могут быть покрашены жаростойкой краской, что создает индивидуальность печки и камина.
